哪几种情况容易造成贴片电容的断裂及失效?

发布日期：2020-06-28 作者：kf 点击：

　　经有关贴片电容工程师剖析，以下几种状况简略造成贴片电容的断裂及失效：

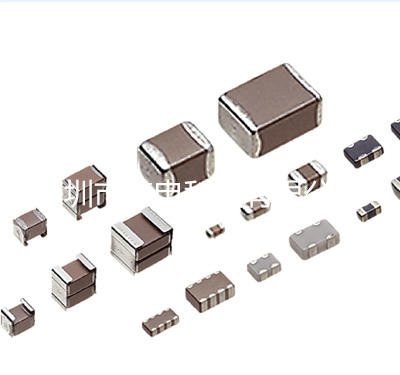

贴片电容

　　1、贴片电容在贴装过程中,若贴片机吸嘴头压力过大发生弯曲,简略发生变形导致裂纹发生;

　　2、如该颗料的位置在边缘部份或接近边源部份,在分板时会受到分板的牵引力而导致电容发生裂纹终而失效.建议在设计时尽可能将贴片电容与切割线平行排放.

　　当咱们处理线路板时,建议采用简略的切割器械处理,如咱们在生产过程中,因生产条件的限制或习气用手工分板时,建议其切割槽的深度控制在线路板本身厚度的 1/3~1/2之间,当过1/2时,建议采用切割器械处理,否则,手工分板将会大大添加线路板的挠曲,然后会对相关器材发生较大的应力,损害其可靠性.

　　3、焊盘布局上与金属结构焊接端部焊接过量的焊锡在焊接时受到热膨胀作用力,使其发生推力将贴片电容举起,简略发生裂纹.

　　4、在焊接过程中的热冲击以及焊接完后的基板变形简略导致裂纹发生:电容在进行波峰焊过程中,预热温度,时刻缺乏或者焊接温度过高简略导致裂纹发生。

　　5、在手工补焊过程中.烙铁头直接与电容器陶瓷体直接触摸,容量导致裂纹发生。焊接完成后的基板变型(如分板,装置等)也简略导致裂纹发生。

　　为便携式电源使用选择电感，需求考虑的重要的三点是：尺度巨细、尺度巨细，第三还是尺度巨细。

　　移动电话的电路板面积十分紧俏珍贵，随着MP3 播放器、电视和视频等各种功用被添加到电话中时尤其如此。功用添加也将添加电池的电流消耗量。因而，以前一向由线性调节器供电或直接连接到电池上的模块需求效率高的解决方案。实现高效率解决方案的步是采用磁性降压转换器。正如其称号所暗示的，这时需求一个贴片电容电感。
