教你如何手工焊接贴片电容的技巧

发布日期：2020-05-15 作者：kf 点击：

　　随着贴片元器件的应用越来越多，跟传统的封装相对比，具有占有电路板空间小，大批量加工生产方便，布线密度高等特点。贴片电阻和电容的引线电感大大减少，在高频电路中占有。缺点是不便于手工焊接。因此在这里将给大家讲解贴片电容的焊接机巧。

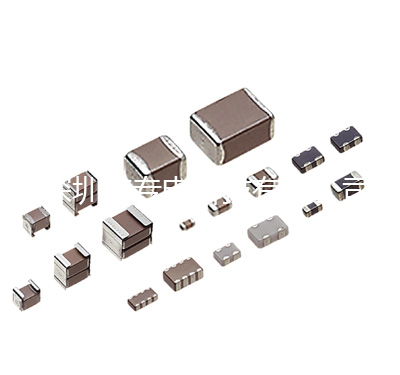

贴片电容

　　先在焊盘上涂助焊剂，再用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊接，芯片一般不需处理就可以焊接。

　　2.用镊子小心地将PQFP芯片放到PCB板上，应注意不要损坏引脚。使其与焊盘对齐了，芯片放置正确方向。把烙铁的温度调到300摄氏度左右，烙铁头尖沾少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊剂，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。在焊完对角后重新检查芯片位置是否对准。要可进行调整要麽拆除并重新在PCB板上对准位置才焊接。

　　3.开始焊接引脚时，应在烙铁尖上加上焊锡，将引脚涂上焊剂使引脚保持湿润。用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。

　　4.焊完引脚后，用焊剂浸湿引脚以便清洗焊锡。在需要的地方吸掉多余的焊锡，以消除短路和搭接。用镊子检查是否有虚焊，检查完成后，从电路板上清除焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。

　　5.贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头。

　　在学会以上技巧后，要掌握焊接技巧还是需要大量的实践。以上就是小编今天分享的内容了，希望可以帮助到大家!
