1.常用电容的结构和特点
      常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。

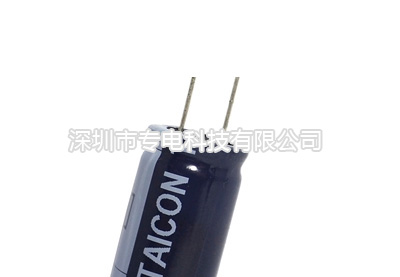

铝电解电容
      它是由铝圆筒做负极，里面装有液体电解质，插入一片曲折的铝带做正极制成。还需要经过直流电压处理，使正极片上构成一层氧化膜做介质。它的特点是容量大，但是漏电大，差错大，安稳性差，常用作沟通旁路和滤波，在要求不高时也用于信号耦合。电解电容有正、负极之分，运用时不能接反。有正负极性，运用的时分，正负极不要接反。

纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或许扁柱形芯子，然后密封在金属壳或许绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。它的特点是体积较小，容量能够做得较大。但是有固有电感和损耗都比较大，用于低频比较合适。

金属化纸介电容：结构和纸介电容基本相同。它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。

油浸纸介电容：它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。它的特点是电容量大、耐压高，但是体积较大。

玻璃釉电容：以玻璃釉作介质，具有瓷介电容器的优点，且体积更小，耐高温。
　　陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适合用于高频电路。
　　铁电陶瓷电容容量较大，但是损耗和温度系数较大，适合用于低频电路。

薄膜电容
　　结构和纸介电容相同，介质是涤纶或许聚苯乙烯。涤纶薄膜电容，介电常数较高，体积小，容量大，安稳性较好，适合做旁路电容。
　　聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。

云母电容：用金属箔或许在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。它的特点是介质损耗小，绝缘电阻大、温度系数小，适合用于高频电路。

钽、铌电解电容：它用金属钽或许铌做正极，用稀硫酸等配液做负极，用钽或铌外表生成的氧化膜做介质制成。
它的特点是体积小、容量大、性能安稳、寿数长、绝缘电阻大、温度特性好。用在要求较高的设备中。
半可变电容：也叫做微调电容。它是由两片或许两组小型金属弹片，中心夹着介质制成。调节的时分改动两片之间的间隔或许面积。它的介质有空气、陶瓷、云母、薄膜等。
可变电容：它由一组定片和一组动片组成，它的容量跟着动片的转动能够接连改动。把两组可变电容装在一起同轴转动，叫做双连。可变电容的介质有空气和聚苯乙烯两种。空气介质可变电容体积大，损耗小，多用在电子管收音机中。聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。

2．主要性能指标
　　标称容量和答应差错：电容器储存电荷的才能，常用的单位是F、uF、pF。电容器上标有的电容数是电容器的标称容量。电容器的标称容量和它的实践容量会有差错。一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于10000pF的时分，用pF做单位，大于10000pF的时分，用uF做单位。为了简便起见，大于100pF而小于1uF的电容常常不注单位。没有小数点的，它的单位是pF，有小数点的，它的单位是uF。如有的电容上标有“332”（3300pF）三位有用数字，左起两位给出电容量的榜首、二位数字，而第三位数字则表示在后加0的个数，单位是pF。

　　额外作业电压：在规定的作业温度范围内，电容长期可靠地作业，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流作业电压。假如在沟通电路中，要留意所加的沟通电压最大值不能超过电容的直流作业电压值。常用的固定电容作业电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。

　　绝缘电阻：由于电容南北极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上，电容南北极之间的电阻叫做绝缘电阻，或许叫做漏电电阻，巨细是额外作业电压下的直流电压与经过电容的漏电流的比值。漏电电阻越小，漏电越严重。电容漏电会引起能量损耗，这种损耗不仅影响电容的寿数，而且会影响电路的作业。因而，漏电电阻越大越好。

　　介质损耗：电容器在电场效果下耗费的能量，通常用损耗功率和电容器的无功功率之比，即损耗角的正切值表示。损耗角越大，电容器的损耗越大，损耗角大的电容不适于高频情况下作业。

　　4．选用常识
　　电容在电路中实践要承受的电压不能超过它的耐压值。在滤波电路中，电容的耐压值不要小于沟通有用值的1.42倍。运用电解电容的时分，还要留意正负极不要接反。

　　不同电路应该选用不同种类的电容。揩振回路能够选用云母、高频陶瓷电容，隔直流能够选用纸介、涤纶、云母、电解、陶瓷等电容，滤波能够选用电解电容，旁路能够选用涤纶、纸介、陶瓷、电解等电容。

      电容在装入电路前要查看它有没有短路、断路和漏电等现象，而且核对它的电容值。装置的时分，要使电容的类别、容量、耐压等符号容易看到，以便核实。
　　二、电容器检测的一般办法　　1.固定电容器的检测.
　　A检测10pF以下的小电容。因10pF以下的固定电容器容量太小，用万用表进行丈量，只能定性的查看其是否有漏电，内部短路或击穿现象。丈量时，可选用万用表R×10k挡，用两表笔分别恣意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摇摆)为零，则阐明电容漏电损坏或内部击穿。
　　B检测10PF～001μF固定电容器是否有充电现象，从而判别其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上，且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的扩大效果，把被测电容的充放电进程予以扩大，使万用表指针摆起伏加大，从而便于观察。应留意的是：在测验操作时，特别是在测较小容量的电容时，要重复调换被测电容引脚触摸A、B两点，才能明显地看到万用表指针的摇摆。C关于001μF以上的固定电容，可用万用表的R×10k挡直接测验电容器有无充电进程以及有无内部短路或漏电，并可根据指针向右摇摆的起伏巨细估计出电容器的容量。

2.电解电容器的检测
      A  由于电解电容的容量较一般固定电容大得多，所以，丈量时，应针对不同容量选用合适的量程。根据经历，一般情况下，1～47μF间的电容，可用R×1k挡丈量，大于47μF的电容可用R×100挡丈量。
      B  将万用表红表笔接负极，黑表笔接正极，在刚触摸的瞬间，万用表指针即向右偏转较大偏度(关于同一电阻挡，容量越大，摆幅越大)，接着逐步向左回转，直到停在某一方位。此刻的阻值就是电解电容的正向漏电阻，此值略大于反向漏电阻。实践运用经历标明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常作业。在测验中，若正向、反向均无充电的现象，即表针不动，则阐明容量消失或内部断路；假如所测阻值很小或为零，阐明电容漏电大或已击穿损坏，不能再运用。

      C  关于正、负极标志不明的电解电容器，可利用上述丈量漏电阻的办法加以判别。即先恣意测一下漏电阻，记住其巨细，然后交换表笔再测出一个阻值。两次丈量中阻值大的那一次就是正向接法，即黑表笔接的是正极，红表笔接的是负极。
      D  运用万用表电阻挡，选用给电解电容进行正、反向充电的办法，根据指针向右摇摆起伏的巨细，可估测出电解电容的容量。

3.可变电容器的检测
      A  用手悄悄旋动转轴，应感觉非常滑润，不该感觉有时松时紧甚至有卡滞现象。将载轴向前、后、上、下、左、右等各个方向推动时，转轴不该有松动的现象。

      B  用一只手旋动转轴，另一只手轻摸动片组的外缘，不该感觉有任何松脱现象。转轴与动片之间触摸不良的可变电容器，是不能再继续运用的

      C  将万用表置于R×10k挡，一只手将两个表笔分别接可变电容器的动片和定片的引出端，另一只手将转轴缓缓旋动几个来回，万用表指针都应在无穷大方位不动。在旋动转轴的进程中，假如指针有时指向零，阐明动片和定片之间存在短路点；假如碰到某一角度，万用表读数不为无穷大而是呈现一定阻值，阐明可变电容器动片与定片之间存在漏电现象。
